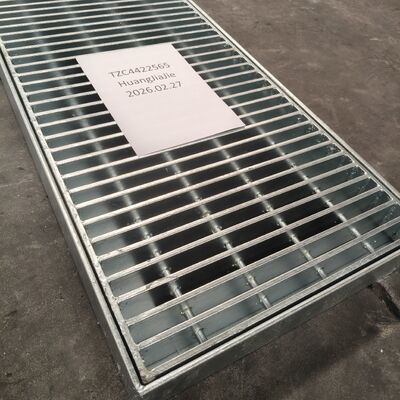

무거운 부하 산업 시나리오를 위해 30mm 및 40mm 베어링 바 피치와 무거운 직무 철 격리

1- 사양

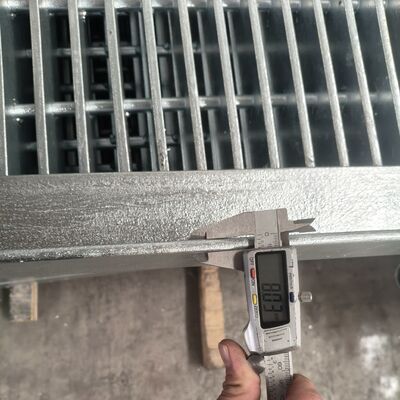

• 베어링 바: 일반적인 크기는 25 × 3mm, 25 × 4mm, 30 × 5mm, 40 × 5mm, 50 × 5mm, 75 × 10mm 등을 포함합니다. 옵션 유형은 평면 유형, 톱니 모양 유형 및 I 유형이며, 미끄러지기 쉬운 부위에 권장되는 톱니 모양 유형입니다.미국 표준 크기는 1'×3/16'입니다., 1-1/4'×3/16'도 사용할 수 있습니다.
• 베어 바 피치: 12.5mm에서 60mm까지 범위, 30mm와 40mm가 산업 시나리오에 가장 일반적으로 권장되는 피치입니다.60mm pitch 광산업에 특별히 설계되어 광물 스프래싱을 방지하기 위해.
• 크로스 바: 지름은 5mm에서 8mm까지이며, 정사각형 굽은 바 또는 둥근 바가 일반적인 유형입니다. 크로스 바 피치는 38mm, 50mm, 76mm 또는 100mm이며, 그 중 50mm 및 100mm가 널리 사용됩니다.
• 전체 차원: 길이는 1m에서 12m까지, 폭은 0.6m에서 1.2m까지 사용자 정의 할 수 있습니다 (프로젝트 필요에 따라 사용자 정의 할 수 있습니다); 허용되는 오차: 길이는 +0/-5mm, 폭 ±5mm;베어링 바의 비직성은 그 너비의 10%를 초과하지 않아야 합니다..

2재료

• 탄소 강철: Q235B 및 Q345B가 가장 일반적으로 사용됩니다. Q235B는 370-500MPa의 팽창 강도와 235MPa의 양력 강도를 가지고 있으며 일반 중량 실내 및 야외 건조 환경에 적합합니다.Q345B는 470-630MPa의 팽창 강도와 355MPa의 강도를 가지고 있습니다., Q235B보다 50% 더 많은 부하 운반 능력을 가지고 있으며, 항만 터미널과 발전소와 같은 더 까다로운 시나리오에 적합합니다.
• 스테인리스 스틸: 304 및 316L. 304 스테인리스 스틸은 205MPa의 팽창 강도를 가지고 있으며, 중저식 환경에 적합한 좋은 경화 저항성을 가지고 있습니다.316L 스테인리스 스틸은 290MPa의 견고성을 가지고 있습니다., 산, 알칼리 및 소금 진열에 대한 뛰어난 저항성, 화학 공장 및 해안 지역과 같은 혹독한 환경에 적합부식성 시나리오에서 15년 동안 유지보수 없이 작동하는 것을 달성.
• 낮은 합금 강철: 고강도 낮은 합금 강철은 극심한 무거운 부하 시나리오에 선택적입니다. 최적화된 구조 설계를 통해 지역 압축 강도를 크게 향상시킬 수 있습니다.

3색상

• 핫 디프 진료: 기본 색상은 은색 흰색, 밝은 회색 또는 밝은 노란색입니다. 패시베이션 처리 후 파란색 녹색, 검은색 또는 노란색과 같은 색상을 얻을 수 있습니다.우수한 기상 저항성 및 부식 저항성을 가지고 있습니다., 야외 시립 프로젝트, 다리 및 산업 시설에 적합합니다.
• 파우더 코팅 / 페인팅: 다양한 색상이 제공됩니다. 산업형 어두운 회색, 검은색, 상업형 밝은 파란색, 흰색,그리고 경고 색상, 예를 들어 빨간색과 노란색은 특별한 영역에 있습니다.. 야외 시나리오는 퇴색을 피하기 위해 자외선 저항성 및 노화 방지 코팅을 채택하고, 실내 시나리오는 장식 스타일에 따라 사용자 정의 할 수 있습니다.
• 스테인레스 스틸 자연 색상: 은색 흰색 금속 반짝이는, 추가 표면 처리 필요 없습니다.고품질의 상업용 또는 식품 가공 부위에 적합하며 깨끗한 성능과 부식 저항성을 요구합니다..

4적용

• 산업 분야: 석유화학 공장, 발전소, 광산 지역, 자동차 제조 공장, 물류 창고 등, 산업 플랫폼, 유지보수 통로로 사용되는,장비 지원 플랫폼, 트렌치 커버 및 중기계 작동 부위, 포크리프트, 크레인 및 기타 장비의 동적 부하를 견딜 수 있습니다.
• 시립 공학: 다리, 오버패스, 보행자 통로, 배수 구덩이, 주차장 등, 바닥판, 배수 덮개 및 계단 발판으로 사용됩니다.경사 방지 및 부식 저항성 성능으로 야외 가혹한 환경에 적응합니다..
• 특별 시나리오: 항구 터미널, 해안 지역, 화학적 부식 지역, 고온 작업장 등환경 특성에 따라 사용자 정의되어 극한 조건에서 안정적인 성능을 보장합니다..

5주요 매개 변수

• 부하 운반 용량: 정적 부하 운반 용량은 중량용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용 부대용집중 부하 (CL) ≥20kN, 동적 부하에 추가 20% ~ 30%의 안전 지평이 필요합니다. 무거운 용량급 (B급) 의 최대 팽창은 CL ≥30kN에서 1.5m에 도달 할 수 있습니다.
• 부식 저항성: 고온 진열 진열 코팅 두께 ≥80μm, 일반 환경에서 부식 저항 수명 ≥15년; 316L 스테인리스 스틸은 산-기반 부식에 오랫동안 저항할 수 있습니다.패시베이션 처리는 진열 제품의 노폐 저항성을 더욱 향상시킬 수 있습니다..

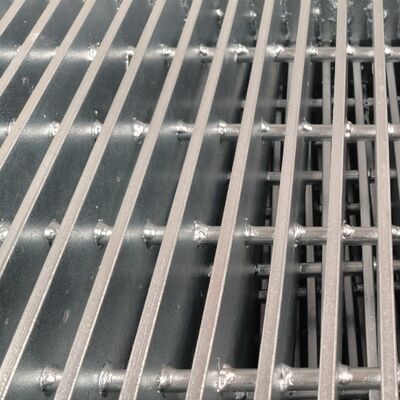

• 용접 표준: 자동 용접 프로세스를 채택하고, 용접 강도는 기본 금속의 ≥90%이며, 균열과 구멍과 같은 용접 결함이 없습니다. 가로 막대 표면은 베어 막대 표면을 1mm를 초과해서는 안됩니다.그리고 가로 막대기의 두 끝은 그레이트 사이드 표면을 2mm를 초과하지 않아야 합니다..
• 실행 표준: GB/T 700 (중국), ASTM A36/A123 (미국), EN 10025/EN 1090 (EU), AS 1657 (아스트레일리아), YB/T 4001.1-2007 (중국 강철 격자 표준).
• 무게: 재료 밀도와 구조 크기, 일반적으로 30-100kg/m2에 따라 계산, 특정 무게는 사양에 따라 사용자 정의 될 수 있습니다.
